1.Apa inti dari proses Kaiping?
Fungsi garis perata (mesin pelurus) adalah untuk memperbaiki bentuk lembaran logam, bukan untuk menghilangkan tekanan internal pada material. Prinsip kerjanya melibatkan pembengkokan dan deformasi lembaran baja berulang kali melalui serangkaian roller yang terhuyung-huyung untuk mencapai kerataan visual dan terukur.
Proses ini sebenarnya mendistribusikan kembali tegangan internal: proses ini mengubah tegangan sisa yang awalnya tidak merata yang menyebabkan cacat lembaran (seperti gelombang, lengkungan, dan lengkungan) menjadi keseimbangan tegangan baru yang lebih seragam. Namun, keseimbangan ini bersifat “mekanis” dan “dipaksakan”, bukan menghilangkan stres pada sumbernya.
2.Apa saja persyaratan-pemesinan presisi tinggi dan stabilitas dimensi?
Stamping/gambar presisi: Jika lembaran logam yang diratakan memerlukan proses pembentukan yang rumit seperti gambar dalam atau gambar halus, tegangan sisa akan dilepaskan selama proses pembentukan, yang menyebabkan kesalahan dimensi, distorsi bentuk, garis slip (pita Lüders), atau tekstur kulit jeruk. Anil pelepas stres dapat meningkatkan stabilitas pembentukan secara signifikan.
Pemesinan-presisi tinggi: Saat digunakan untuk komponen mekanis presisi, penyeimbangan kembali tegangan internal selama pemesinan dapat menyebabkan deformasi lambat pada benda kerja, sehingga mengurangi akurasi pemesinan. Perawatan menghilangkan stres sangat penting sebelumnya.
Sebagai substrat untuk cetakan atau pengukur: Diperlukan-stabilitas dimensi jangka panjang yang sangat tinggi; stres internal harus dihilangkan sepenuhnya.
3.Apa saja persyaratan pemrosesan selanjutnya yang melibatkan masukan panas tinggi?
Pengelasan: Ini adalah persyaratan yang paling umum dan intens. Pemanasan lokal selama pengelasan menghasilkan tekanan termal yang sangat besar, yang dikombinasikan dengan tegangan sisa yang ada pada lembaran logam, dapat dengan mudah menyebabkan distorsi parah dan lengkungan pada bagian yang dilas. Menghilangkan tegangan-penghilangan anil lembaran logam sebelum pengelasan adalah salah satu cara paling efektif untuk mengendalikan deformasi pengelasan.
Pemotongan Laser/Pemotongan Plasma: Meskipun zona-yang terkena dampak panas lebih kecil, tegangan sisa masih dapat memengaruhi bentuk lembaran yang dipotong, terutama untuk potongan-presisi tinggi, pelat-tipis, atau bentuk-yang rumit.

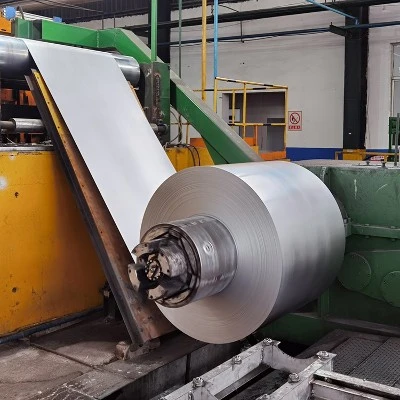

4.Bagaimana keadaan awal kumparan canai dingin-?
Kumparan canai dingin-yang dikeraskan sepenuhnya (tidak dianil): Kumparan ini memiliki pengerasan kerja internal yang parah dan tingkat tegangan sisa yang sangat tinggi. Meskipun rata, materialnya sangat keras dan memiliki plastisitas yang buruk, sehingga hampir tidak mungkin untuk melakukan proses pembentukan apa pun. Anil rekristalisasi (tidak hanya untuk menghilangkan stres tetapi juga untuk memulihkan plastisitas) diperlukan terlebih dahulu, dan kemudian perataan sekunder mungkin diperlukan tergantung pada situasinya.
Keadaan anil (kumparan komersial umum): Ini telah mengalami anil dan memiliki tegangan sisa yang lebih rendah. Apakah mereka memenuhi persyaratan penggunaan setelah leveling terutama bergantung pada poin 1 dan 2 di atas.
5.Apakah ada persyaratan khusus untuk kualitas permukaan dan sifat mekanik?
Anil pelepas stres biasanya dilakukan pada suhu yang lebih rendah (di bawah suhu rekristalisasi, misalnya 550-650 derajat ). Meskipun sedikit oksidasi dapat terjadi, kekerasan material tetap tidak berubah. Jika diperlukan penghapusan oksidasi lengkap dan permukaan mengkilap, anil cerah diperlukan.
